機器人直線關節模組測試系統

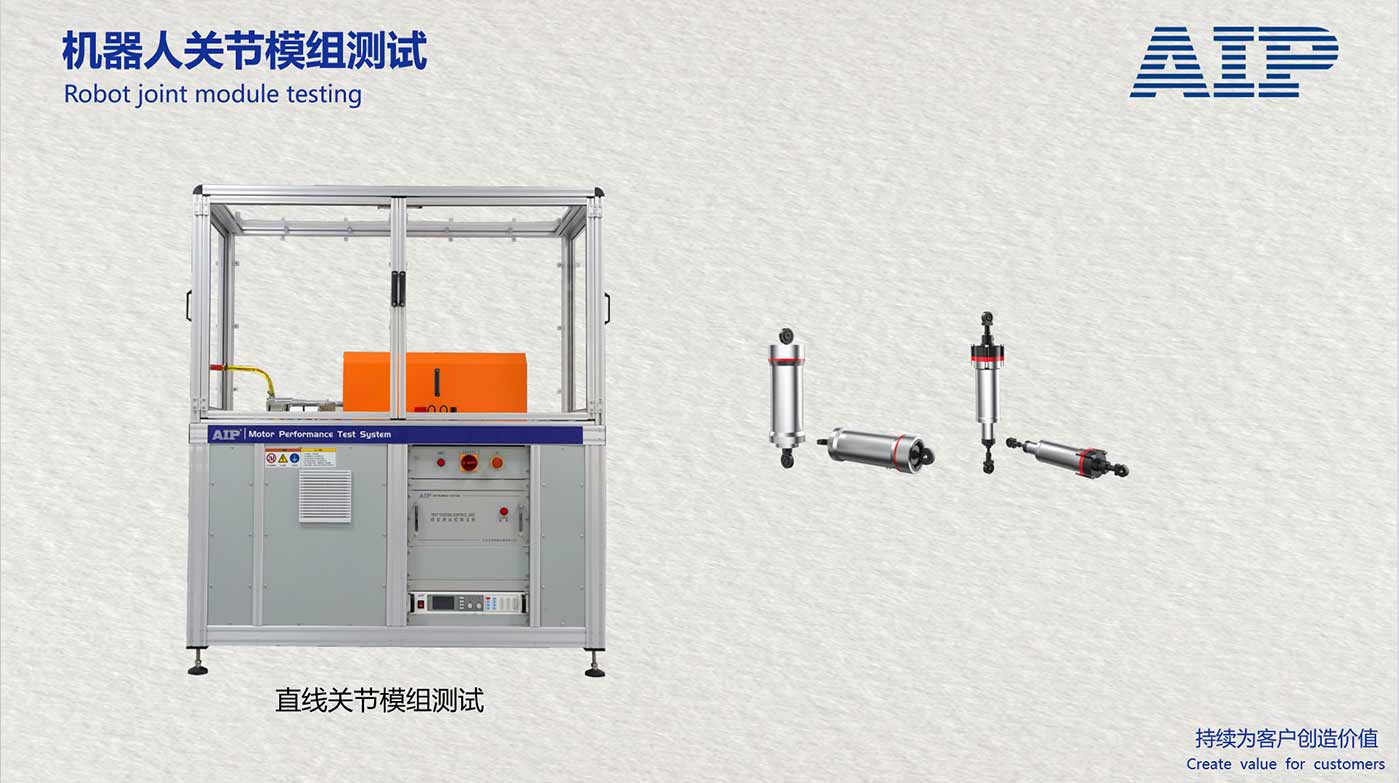

一、機器人直線關節模組測試系統簡介

機器人直線關節模組測試系統滿足所有人形機器人用直線關節的測試要求。

直線關節模組測試系統具備高精度位移傳感器和動態力傳感器，能夠?qū)崟r(shí)監測直線關節在不同負載下的運動精度、重復定位誤差以及的傳動效率、扭矩波動等關鍵參數。

測試系統運行時，通過精密的直線伺服控制系統實現平穩的速度調節，從低速到高速的多工況測試均能穩定完成，確保測試數據的準確性和可靠性。同時，關節模組測試系統配備直觀的觸摸屏操作界面，可預設多種測試程序，自動記錄測試過程中的各項數據并生成詳細的分析報告，為推桿關節和的性能評估提供全面的技術支持。

二、機器人直線關節模組測試系統軟件介紹

直線關節模組測試系統的軟件模塊可以在測試前根據直線模組/絲杠的參數及測試要求，對控制器的各項參數進行設置。

該測試軟件模塊是測控制系統運行與操作的核心操控軟件模塊，包含測試參數設置、測試項目編排、報警設置、測試操作與控制、測試過程數據及曲線的在線監控、測試數據輸出及保存等。

測試可分自動測試及手動測試，自動測試可把編輯的所有測試項目按照順序逐一自動測試，手動測試可測試測試項目中的任意一個測試。

該測試軟件模塊可以直接跟關節的控制器進行通訊，控制關節和電機的運行。通訊協議包含，485協議/232協議/CANFD/CANopen/EtherCAT等協議。

人形機器人關節模組檢測系統獨立分析軟件，填補行業空白。研究解決分析軟件算法集中，滿足集成各類關節模組檢測算法，包括：階躍響應、頻帶寬度、三角加權濾波算法、正弦修正算法、傅里葉階次分析算法及國際領先公司的特殊算法，具備一鍵式切換各類測試項目功能，并可一鍵式輸出測試報告。可從靜態和動態不同維度對測試結果進行數據計算和分析，將關節模組實際性能與設計仿真進行對比，得出其中的差異，為關節模組的設計開發提供數據支撐。

該數據分析模塊，可以導入與導出、瀏覽和分析測量數據、并生成測試報告進行歸檔。具有強大的測量數據分析、可視化以及報告編制等功能，支持多種數據文檔格式。

研發人員通過“一鍵選擇測試項目”即可觸發算法自動運行——系統先對檢測數據進行降噪、修正與階次分解，再依據預設的行業規范與設計指標模板，自動填充靜態（如轉矩密度基準值偏差）、動態（如高沖擊載荷下穩定性波動）分析結果，生成32大項的分析報告。
